防雷器安装指引

1、安装位置
安装在信号线路与被保护设备相应端口之间，串联连接。注意不要将同一根信号线未被保护电缆与保护电缆并行敷设。

2、连接线
采用与原信号线相同的电缆。

3、接地连接线
接地导线尽可能短，并尽量避免与其它导线并行走线。主地线要求就近与建筑物的主钢筋相连。要求导线截面为2.5mm2以上。地线连于信号防雷箱中地线接线排处。

4、防雷器维护
a、正常使用时，被保护系统通信正常，失效时通信中断，应立即更换。
b、每年雷雨季节前应对接地系统进行检查和维护。主要检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下隐蔽部分锈蚀情况，如果发现问题应及时处理。
c、接地网的接地电阻应每年进行一次测量。
d、每年雷雨季节中要加强巡视，发现信号防雷器出现问题及时处理。

5、RESON 其它的信号防雷器如电话通讯信号，天馈信号，低压电源，三合一，二合一，有线电视信号等等，这些全部都是串联接法。

6.  电源信号防雷器：电源模块的全部是并联接法。

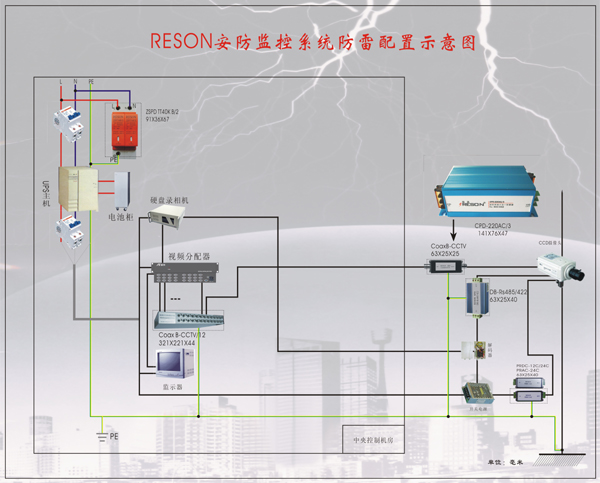

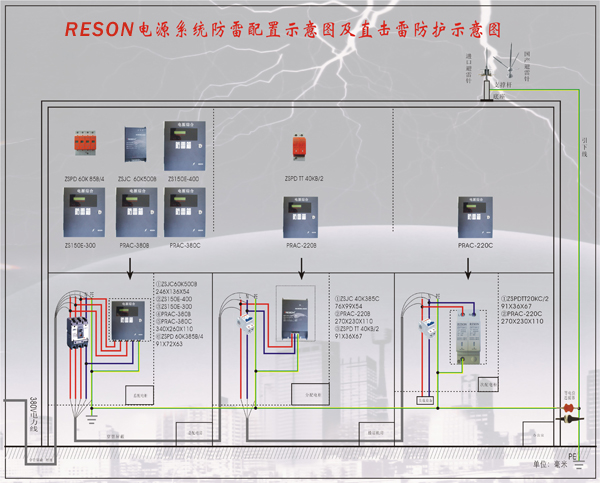

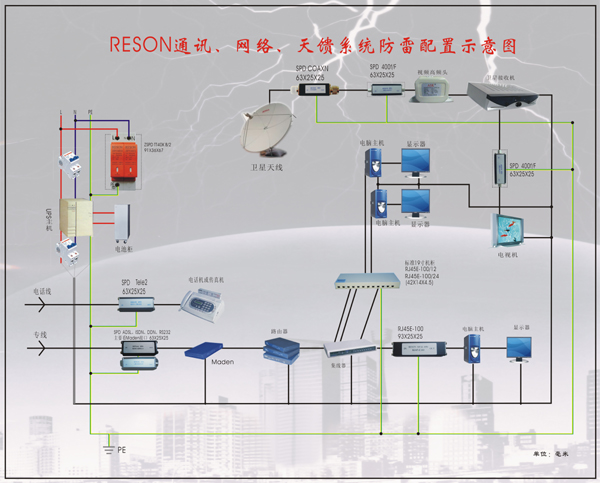

7.   防雷器安装接线图：
