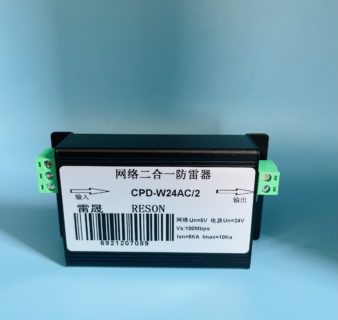

  • 网络二合一防雷器(壁挂式)

    雷晟电源网络二合一防雷器广泛用于平安城市、雪亮工程、天眼、卡口、违停等系统。主要用于监控系统 前端高清网络摄像机的防雷保护,安装于防水箱内,串联在电源线及网线中,满足设备使用需求,同时能有效 吸收泄放电源线及网线中电磁干扰、脉冲等线路浪涌,保护监控设备免受雷电侵害。
    广泛用于平安城市、雪亮工程、天眼、卡口、违停等系统

    功能特点:

    1、通流容量大10KA,传输性能优越,插损极低;

    2、电源网络综合多级防雷方案,差模共模全保护;

    3、能有效防止因电源、网络等设备间电位差瞬时增大而造成的设备损坏;

    4、采用多级电涌保护,残压低,响应速度快,使用寿命长;

    5、集成化、体积小、接线简易、壁挂式设计,安装方便。

    6、对监控摄像机的电源、网络进行一体化防浪涌设计,有效平衡各线路电位差。

    技术指标:
    型号 CPD-W220AC/2 CPD-W24AC/2 CPD-W24DC/2 CPD-W12DC/2
    功能 电源 网络 电源 网络 电源 网络 电源 网络
    标称工作电压 220 5V 24V 5V 24V 5V 12V 5V
    最大持续运行电压uc 320V 8V 30V 8V 30V 8V 18V 8V
    标称负载电流1L 2A 2A 2A 2A
    标称放电电流 (8/20μs)ln 5KA
    最大放电电流 (8/20μs)lmax 10KA
    电压保护水平 (ln)up ≤1100V ≤30V ≤600V ≤30V ≤600V ≤30V ≤600V ≤30V
    响应时间tA ≤25ns ≤1ns ≤25ns ≤1ns ≤25ns ≤1ns ≤25ns ≤1ns
    传输速率Vs 100Mbps 100Mbps 100Mbps 100Mbps
    插入损耗aE ≤0.5db ≤0.5db ≤0.5db ≤0.5db
    接口类型 接线 端子 RJ45 接线 端子 RJ45 接线 端子 RJ45 接线 端子 RJ45
    安装接线规格 1.5-4mm2 1.5-4mm2 1.5-4mm2 1.5-4mm2
    温度范围 -40~80℃
    外形尺寸 100*55*25(mm)
    外壳材料 铝合金
    安装方法: 1、网络二合一防雷器串联安装在网络摄像机端口前(防雷器的IN为输入,OUT为输出,输入端接外线, 输出端与被保护设备的输入端相连接,安装时最好与摄像机距离不超过50m。 2、防雷器电源线路端子接法:电源两端分别对应接“L/+”“N/-”。 3、防雷器RJ45网络信号线路接法:串联安装,RJ45水晶头直接插接。 4、电源部分连接:产品应与被保护摄像机的电源工作电压相匹配,安装时请根据安装示意图所示连接。 5、所有接线必须牢固及可靠电气联接。SPD防雷器PE接地线BVR≥2.5mm2,然后PE接地端子用 铜芯线与地网作焊接或螺拴固定。 6、安装本防雷产品要求接地电阻小于4Ω,在接地线及接地电阻合格下防雷性能最优。 7、适于室内运行,如安装在室外时,应加装防水箱或安装在摄像机防雨罩内。 8、本防雷器免维护,雷雨后应及时定期检测,如果出现故障,应及时维修或更换,以确保设备安全。 注意事项: 1、防雷器输出端所有端口均连接被保护设备。 2、防雷器正+负-线路不要接反或接错。 3、防雷器安装在被保护设备前端越近效果越好,最好与摄像机距离不超过50m。 4、防雷设备需要定期检查,产品劣化后必须立即更换。 5、更换、安装防雷器时切记不可带电作业。 6、防雷接地一定要良好且接地电阻不大于4Ω。 7、防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾。 注明:电源+网络二合一防雷器有三种电压12V 、24V 、220V,三种电压的选择是根据现场防雷器 实际安装位置的电源线路电压来确定的,一般集中供电用12V或24V的,就地取电用的220V 的。现在平安城市、雪亮工程道路监控一般立杆上有防水箱,如果是220V的电源线进防水箱, 再通过变压器给摄像机供电,这种情况一般用220V的。 型号命名规则  CPD     W     12-220V    /2 |          |            |             | |          |            |             |             功能数(2=电源+网络二合一) |          |            |                   电源工作电压 |          |                       网络监控产品 |                           多功能监控摄像机型号前缀标识 产品尺寸图: 产品接线图:
