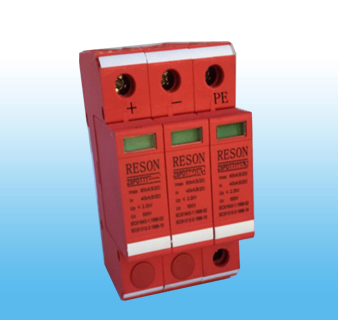

  • 直流充电桩防雷器(750V直流侧)

    标称通流容量为20kA、40kA的750VDC电源防雷模块适用于直流充电桩直流侧的浪涌防护。
    用于直流充电桩直流侧的浪涌防护。

    ● 选用优质压敏电阻,性能稳定可靠。
    ● 适用于不同电网制式,保护更全面。
    ● 高雷电通流能力,ns级响应速度。
    ● 内置过热断路装置。
    ● 失效检测指示。
    ● 可附加遥信报警接口。
    ● 35mm 导轨安装,标准模块化设计。
    ● 节能、环保,安装简单、方便,无须特殊维护。

    产品名称

    电源防雷器

    型号

    PRDC-750V

    电源系统

    直流

    标称工作电压

    750V

    额定电压(最大持续运行电压)

    1000V

    标称通流容量(8/20μs)

    20KA

    最大通流容量(8/20μs)

    40KA

    电压保护水平Up

    5KA(8/20μs)时

    ≤2.8KV

    在Isn时

    ≤3.6KV

    泄漏电流IL

    ≤15μA

    响应时间Ta

    ≤25ns

    最大保险丝强度

    125AgL/gG

    工作环境

    温度:-40~85℃,相对湿度:5~95%(25℃)

    安装

    标准35mm导轨

    连接

    10-25mm2多股或单股导轨

    外壳材料

    阻燃PC

    ■安装说明
    ● 安装前必须切断电源,严禁带电操作。。
    ● 安装时请根据安装示意图所示连接,其中+为正极,—为负极,PE为地线,切勿错接。
    ● 安装完毕后将模块插到位,检查防雷模块是否正常工作。
    ● 防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色或遥信端子输出报警信号时,表示防雷模块发生故障,应及时维修或更换。
    ● 并联式电源防雷模块应并联安装(也可采用凯文接线方式),连接线要求牢固可靠,且要求短、粗、直。
