产品详情
  • RESONE提前放电避雷针

    产品型号:RESONE-A3.3、RESONE-A4.3、RESONE-A5.3、RESONE-A6.3 RESONE 系列避雷针主要由激发器(Exciters)从自然界的电场中吸收并贮存能量,反射器(Deflector)及避雷器针尖与大地有良好的电气连接,处于等电位状态。所以通常情况下,激发器与发射器之间有电场强度,每当雷闪发生前,电场强度会迅猛增大,激发器与反应器之间的电位差大致相当于雷云与大地之间的电位,它们之间的电压降迅速增加会造成尖端打火,并使尖端周围的空气离子化,形成尖端放电现象。
    移动通信基站、建筑物、炸药库、仓库、油库、水泵站、卫星小站、机场设备、气象台站、石油气站、军事基地、 通信基站等

    产品组成部分:1、中央收集杆 2、反射器 3、触发装置 4、激发器 5、激发器固定板
    避雷针的中央收集杆和激发器(Exciters)之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电,因大量电离子的存在,从而使自然的Corona效应减低,产生一预期上行放电通道,可迅速、安全地将雷电截击及安全地泄放到大地。

    避雷针均由优质进口不锈钢材料制成,对应于不同的保护范围。其优点有:

    .非电子式,长寿命
    .雷击后防护质量不会改变
    ·无电子系统不会因浪涌冲击将其损坏
    ·不同保护半径的型号选择
    ·完全主动式引雷系统
    ·当有闪电时,才会自我激活
    ·避雷针外形美观
    ·安全可靠针高保护半径
    ·防雷系统无需维护

    提前期放电避雷针保护半径的计算公式

    设避雷针的启动抢先时间为ΔT则上行先导的抢先距离ΔL=V*ΔT
    根据NFC-17-102标准所提供的计算方法,保护半径Rp按如下公式计算:
    D为电击距离,它取决于被保护建筑物的级别,对于I、II、III类保护对象, D值分别为20m,45m,60m。
    h为避雷针顶端到被保护平面的高度。
    ΔT由评估测试并计算得出V=106m/s
    ΔL=V*ΔT

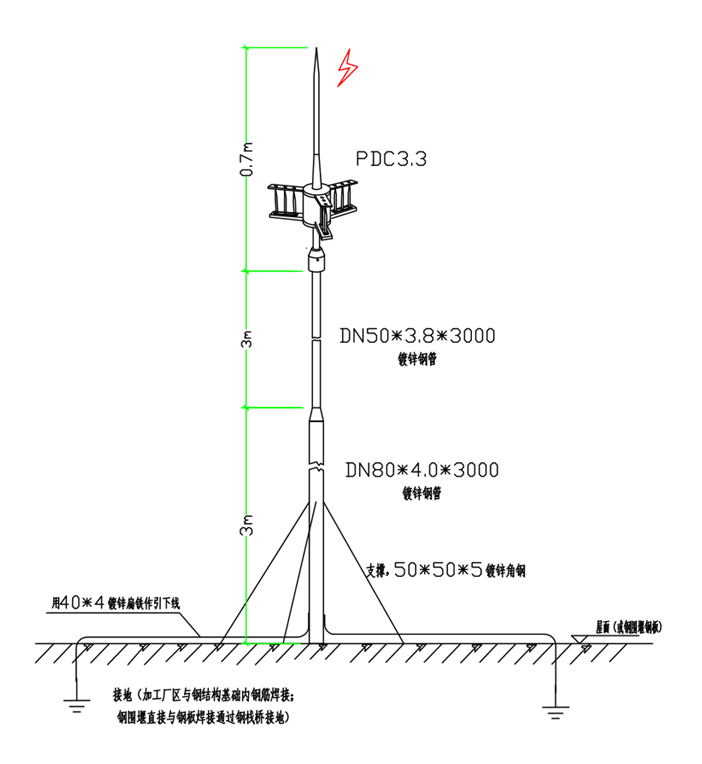

    避雷针安装

    安装避雷针必须严格遵循国家防雷标准——《建筑物防雷设计规范》(GB50057-94)的强制性规定:
    1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。
    2、用防雷类别和建筑物的面积,确定选用一支或数支避雷针。
    3、引下线应与建筑物主钢筋电气连结,或按规定做二根或二根以上引下线(下导体)。
    4、引下线(下导体)应作断接卡和在附近地面作绝缘防护。
    5、接地体,接地电阻,防雷地网应按防雷标准GB50057-94要求执行。

    1111111111 (1) 1111111111

    名称    型号 提前放电时间△T 针高 重量 每针翼针尖数量 针翼针尖总数量
    提前放电避雷针  RESONE-A3.3   25µs 663mm 3.9KG 3支 9支
     RESONE-A4.3   34µs 723mm 5.2KG 4支 16支
     RESONE-A5.3    43µs 723mm 6.3KG 5支 25支
     RESONE-A6.3    52µs 753mm 8.9KG 6支 36支
    保护 Ⅰ类 Ⅱ类 Ⅲ类 Ⅰ类 Ⅱ类 Ⅲ类 Ⅰ类 Ⅱ类 Ⅲ类 Ⅰ类 Ⅱ类 Ⅲ类 Ⅰ类 Ⅱ类 Ⅲ类 Ⅰ类 Ⅱ类 Ⅲ类
    类型
    型号 5 6 7 8 10 15
    保护半径
    针高
    RESONE-A3.3 40 55 62 40 56 65 41 57 66 41 58 70 41 61 73 42 63 81
    RESONE-A4.3 49 66 74 49 67 76 50 67 77 50 68 80 51 71 83 51 72 90
    RESONE-A5.3 59 76 85 59 77 86 59 77 88 59 78 90 60 80 92 60 82 99
    RESONE-A6.3 68 86 95 68 87 97 68 87 98 68 88 100 69 90 102 69 91 10
