由于现代科学技术的迅猛发展，风力发电机组的单机容量越来越大，为了吸收更多能量，轮毂高度和叶轮直径随着增高，相对的也增加了被雷击的风险，雷击成了自然界中对风力发电机组安全运行危害最大的一种灾害。雷电释放的巨大能量会造成风力发电机组叶片损坏、发电机绝缘击穿、控制元器件烧毁等。我国沿海地区地形复杂，雷暴日较多，应充分重视雷击给风力风电机组和运行人员带来的巨大威胁。例如，红海湾风电场建成投产至今发生了多次雷击事件，据统计，叶片被击中率达4%，其他通讯电器元件被击中率更高达20%。为了降低自然灾害带来的损失，必须充分了解它，并做出有针对性的防范措施。
风机的防雷是一个综合性的防雷工程，防雷设计的到位与否，直接关系到风机在雷雨天气时能否正常工作，并且确保风机内的各种设备不受损害等。
如果风机主体高度约80米，叶片长度约40米，即风机最高点高度约为120米，且大多数风力发电机位于空旷地带，较孤立。风机的高度加上所处特殊的环境，造成风力发电机在雷雨天气时极易遭受直击雷。
国际电工委员会对防雷过电压保护的防护区域划分为：LPZ0 区（LPZ0A、LPZ0B），LPZ1 区，LPZ2 区。
在金属塔架接地良好的情况下，叶片、机舱的外部（包括机舱）、塔架外部（包括塔架）、箱式变压器应属于LPZ0 区，这些部位是遭受直击雷（绕雷）或不遭受直击雷但电磁场没有衰减的部位。机舱内、塔架内的设备应属于 LPZ1 区，这其中包括电缆、发电机、齿轮箱等。塔架内电气柜中的设备，特别是屏蔽较好的弱电部分应属于 LPZ2。
对与现有风力发电机的 LPZ0 区防雷过电压保护装置进行分析后，在 LPZ0 区内，直击雷的防护在没有技术突破的前提下仍然沿用传统的富兰克林避雷方法：利用自身的高度使雷云下的电场发生畸变，从而将雷电吸引，以自身代替被保护物受雷击，以达到保护避雷的目。这就要求风机的叶片的制作及其材料提出很高的要求，即叶片必须能够承受足够大的电流，并且在叶片上添加导电性能良好、自身重量轻的类似于碳纤维的材料，用单独的线缆将叶片与塔身连接在一起，为雷电流泄放提供一个良好的通道。
机舱主机架除了与叶片相连，还连接机舱顶上避雷针（笔者在给天津海事局灯塔做防雷工程时，在烟台北长山岛上近距观察风力发电机看到的），与叶片位于相反的方向，估计该避雷针用作为保护风速计和风标免受雷击。
根据风力发电机的使用性质及其重要性，参照《建筑物防雷设计规范》50057-94（2000版）关于建筑物的防雷分类，可以将风力发电机划分为二类防雷建筑。二类防雷建筑对应的滚球半径为45米，根据电气—几何模型
hr=10·I0.65
hr——雷闪的最后闪络距离（击距），即滚球半径
I——与hr对应的得到保护的最小雷电流幅值（KA），即比该电流小的雷电流可能击到被保护的空间。
当hr=45米时，I=10.1KA，即在选用滚球半径为45米时，当雷电流大于10.1KA时，雷电闪击就会击在接闪器上；当雷电流小于10.1KA时，会发生绕机，即雷电可能击在被保护物上，而不是接闪器上；如果被保护物自身的高度超过45米时，还会发生侧击，即发生雷电时，闪击可能击在塔身上（塔身高约80米）。根据莫斯科灯塔观测到的雷击，有多次时击在灯塔下方的，即发生了侧击。同时，较大的高度使得上行雷的概率增大。由于风力发电机塔身较高，使得积雨云下端与叶片的距离接近，大气电场强度突增，导致发生局部的空气击穿而产生向上发展的流光，终至出现上行先导。
关于风力发电机的雷击概率，可以参照《高层建筑电气设计手册》提供的一个估算的经验公式。它是根据美国、波兰、日本、瑞典对特高层建筑的观察记录，得出的经验公式：N=3×10-5H2
H的单位为m，适用于1KL=10.由此可以估算出，在1KL=30 的地区（上海接近此数），100m高的建筑，每年大约遭受1次雷击。从这个公式中可以揭示出一个规律，即高层建筑雷击概率与其高度的平方成正比。
以上的防护是建立在一个有良好接地体的基础上的，参照《建筑物防雷设计规范》GB50057-94 及《微波站防雷与接地设计规范》YD2011-93 相关条款，风力发电机防雷接地电阻不能小于4Ω。
机舱外壳应采用钢板制成，作为承受直击雷的载体，按照GB50057-94的要求，钢板厚度必须大于4mm，在机舱的上方安装几支避雷短针，防止雷电发生绕击和侧击时，穿透机舱，对机舱内设备造成损坏。如果机舱外壳为复合材料时，应在机舱外面敷设金属网格，兼作接闪器和屏蔽之用。网孔宜为30cm×30cm，钢丝直径不宜小于2.5mm。必要情况下，需通过屏蔽计算，加大金属网格的密度和铁丝的直径。初步估算，对于0.25/100μs的雷电流，应不小于40db,各网格连接处应焊接以保证电气连接。风轮与机舱间、机舱与塔柱间、尾舵与水平轴间应通过铆接、焊接或螺栓连接等方法做可靠电气连接，也可以通过单独的多股塑铜线（截面不小于16mm2），各连接过度电阻尽量小，一般不大于0.03Ω。以上各部件连接为一个电气的整体，使之遭受雷击时，能有一个快速的通道沿塔身引入接地装置。
由于风力发电机为高耸塔式结构，非常紧凑，发电机、信息系统、控制系统都靠近塔壁，无论风轮、机舱、水平轴、还是尾舵受到雷击，机舱内的发电机及控制系统等设备可能受到机舱的高电位反击，在电源和控制回路沿塔筒引下过程中，也可能受到反击。对发电机及其励磁系统，继电保护和控制系统、通信和信号以及计算机系统都应安装相应的过电压保护装置。电力和信息回路由机舱到地面并网柜、变流器、塔底控制柜处应采取屏蔽电缆外，还应穿入接地铁管，使反击率降低。各回路应在柜内安装相应防雷装置，这样才能使（分流、均压、屏蔽、接地）系统在各节点层层设防。各电气柜采用金属薄板制作，可以有效地防止电磁脉冲干扰，在电源控制系统的输入端，处于暂态过电压防护的目的，采用压敏电阻或暂态抑制二极管等保护设备与屏蔽系统连接，每个电控柜用不小于16mm2的多股塑铜线与接地端子连接。
机舱内各种柜的防护
各种柜内的进线、出线处必须按照雷电防护区域的划分，通过雷击风险评估后，根据评估结果进行设计，根据建筑物信息系统的重要性和使用性质确定雷电防护等级，该风力发电机可以定为B级防护。在被保护的设备处加装三级浪涌保护器。第一级采用开关型的电涌保护器，第二级和第三级采用限压型的电涌保护器。且各参数必须符合规范要求的最小值，即一级标称放电电流In≥15KA（10/350μs）或In≥60KA（8/20μs），二级标称放电电流I n≥40KA，三级标称放电电流I n≥20KA。
对于690V/380V的风力发电机供电线路，为防止沿低压电源侵入的浪涌过电压损坏用电设备，供电回路建议采用TN-S供电方式。
电气系统的防雷防护：

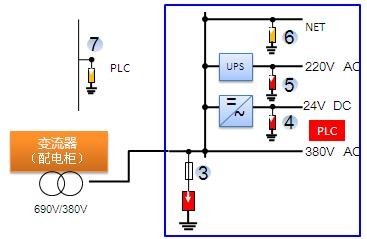

1.塔基控制柜的防雷。分别在控制柜内的380V、220V及24V电源总开关处及信号线入口处安装电涌保护器，型号分别为ZSPD TT 20KC/4、PRAC-24C、ZSPD TT 20KC/2、RJ45-E100/4、PRDC-24C

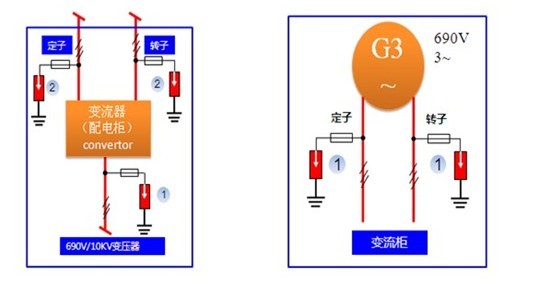

2.分别在变流器的转子和锭子进线端加装通过二级分类试验的电涌保护器，保护变流器。型号：ZSPD TT 40KB/3-750

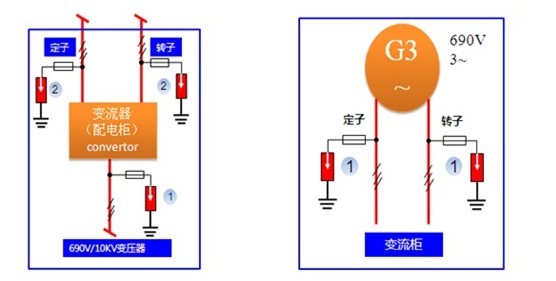

3. 分别在发电机的转子输出侧和定子输出侧加装通过一级分类试验的电涌保护器，双向保护变流器和发电机。型号：ZSPD 60KB/3-750
4.变桨控制柜：变桨控制柜位于风机顶端，雷雨天气时容易遭受直击雷，所以柜里电源线400V AC，220V AC，24V DC，RS485和各种传感器信号入口端均应分别加装电涌保护器进行保护。相对应的防雷器分别是：ZSPD TT20KC/4；ZSPD TT20KC/2；PRDC-24C；DB-RS485/422；PRD-24C
5.机舱顶部的风速风向仪器位于LPZ0区，极易遭受雷击，并把雷电流引入到变桨控制柜，因此在风速风向仪输入端加装信号电涌保护器PRDC-24C
6.机舱控制柜：机舱控制室位于风机顶端，雷雨天气时极易遭受直击雷，里面柜里电源线400V AC，220V AC，24V DC，RS485和各种传感器信号入口端加装相应型号的电涌保护器保护。相对应的防雷器分别是：ZSPD TT20KC/4；ZSPD TT20KC/2；PRDC-24C；DB-RS485/422；PRD-24C；RJ45-E100/4。
以上防护采用三级防护的原则，在易遭受直击雷的部位加装通过一级分类试验的电源避雷器，在舱底的设备柜内加装通过二级分类试验的电源避雷器，在弱点设备的电源处还应加装通过三级分类试验的电源避雷器，使设备得到充分的保护。
风力发电电位敷设与接地系统
接地是防雷技术中重要的环节，没有合理而良好的接地装置就不能有效地防雷。
GB50057-94《建筑物防雷设计规范》（2001版）第6.3.4条规定：“穿过各防雷区界面的金属物和系统，以及在一个防雷区内部的金属物和系统均应在界面处作符合要求的等电位连接。
风力发电屏蔽处理措施
屏蔽是减少电磁干扰的基本措施。
GB50057-94《建筑物防雷设计规范》（2001版）第6.3.1条规定：为减少电磁干扰的感应效应，宜采取以下的基本屏蔽措施：建筑物和房间的外部设屏蔽措施，以合适的路径敷设线路线路屏蔽。这些措施宜联合使《民用闭路监视电视系统工程技术规范》GB50198－94第2.3.9条“同轴电宜采用穿管暗敷或线槽的敷设方式。当必须采取架空敷设时，应采取防干扰措施”。
传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或光缆穿钢管埋地敷设，保持钢管的电气连通。对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如电缆全程穿金属管有困难时，可在电缆进入终端和终端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。
施工工艺
接地装置及等电位连接施工工艺要求钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定，扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；焊接部位应做防腐处理。铜质接地装置应采用焊接或熔接，钢质和铜质接地装置之间连接应采用熔接或采用搪锡后螺栓连接，连接部位应做防腐处理。接地装置连接应可靠，连接处不应松动、脱焊、接触不良。接地装置施工完工后，测试接地电阻值必须符合设计要求，隐蔽工程部分应有检查验收合格记录。接地线与接地体的连接应采用焊接。保护地线（PE）与接地端子板的连接应可靠，连接处应有防松动或防腐蚀措施。接地线与金属管道等自然接地体的连接，应采用焊接。如焊接有困难时，可采用卡箍连接，但应有良好的导电性和防腐措施。
电源线路电涌保护器（SPD）的安装应符合下列规定：电源线路的各级电涌保护器（SPD）应分别安装在被保护设备电源线路的前端，电涌保护器各接线端应分别与配电箱内线路的同名端相线连接。电涌保护器的接地端与配电箱的保护接地线（PE）接地端子板连接，配电箱接地端子板应与所处防雷区的等电位接地端子板连接。各级电涌保护器（SPD）连接导线应平直，其长度不宜超过0.5m。带有接线端子的电源线路电涌保护器应采用压接；带有接线柱的电涌保护器宜采用线铜鼻子与接线柱连接。电涌保护器SPD应安装牢固，其位置及布线正确。电源电涌保护器（SPD）的连接导线最小截面积宜符合下表的规定。
电源电涌保护器(SPD)连接线最小截面积
| 防护级别 | SPD的类型 | 导线截面积(㎜2) | |
| SPD连接相线铜导线 | SPD接地端连接铜导线 | ||
| 第一级 | 开关或限压型 | 16 | 25 |
| 第二级 | 限压型 | 10 | 16 |
| 第三级 | 限压型 | 6 | 10 |
信号线路电涌保护器（SPD）的安装应符合下列规定：线路电涌保护器SPD应连接在被保护设备的信号端口上。电涌保护器SPD输出端与被保护设备的端口相连。电涌保护器SPD也可以安装在机柜内，固定在设备机架上或附近支撑物上。信号线路电涌保护器SPD接地端宜采用截面积不小于1.5mm2的铜芯导线与设备机房内局部等电位接地端子板连接，接地线应平直。电涌保护器SPD应安装牢固，其位置及布线正确。信号电涌保护器（SPD）的连接导线最小截面积宜符合下表的规定。
信号电涌保护器(SPD)连接线最小截面积
| 防护级别 | SPD的类型 | 导线截面积(㎜2) | |
| SPD连接铜导线 | SPD接地端连接铜导线 | ||
| 第一级 | 半导体器件 | 4 | 6 |
线缆敷设施工工艺要求接地线在穿越墙壁、楼板和地坪处应套钢管，钢管应与接地线做电气连通。线槽或线架上的线缆，其绑扎间距应均匀合理，绑扎线扣应整齐，松紧适宜；绑扎线头宜隐藏而不外露。接地线的敷设应平直、整齐。
工程施工细则
施工准则
根据中国气象局制定的《防雷工程专业施工资质管理办法》中的若干规定及我公司多年的实际施工经验，结合工程施工具体实际，特制定本实施细则。
电源部分：
第一步骤：SPD的定位，根据SPD安装规范，SPD距配电设施越近越好，距离不宜超过5～10米，最好装在电源配电箱内或加装在电源箱旁。
第二步骤：SPD的连接，SPD的连接螺丝要拧紧，导线接口施工规范，施工时要断电操作，以保证安全。
信号部分：证线路安全畅通、不间断，安装时要特别注意线不能接反、接错。
地网：不影响正常工作的情况下进行，先在建筑物外施工，而后进行与建筑物内均压环连接。
等电位：不影响正常工作的情况下进行等电位连接。
施工时间：体时间由客户提出。
