  • 电源浪涌保护器(二级)80KA

    RESON模块式电源防雷器﹝SPD,电涌保护器﹞是依照IEC标准设计,依一体化的设计理念为基础开出带有遥信的附加功能,在配电系统中提高了对浪涌观察及预防的性能。
    电信,智能建筑,机场,工厂,电力,电器,电子设备,主,分配电系统。

    工作原理:
    电涌保护器(SPD)是电子设备雷电防护中不可缺少的一种装置,其作用原理是在正常情况下,电涌保护器处于极高的电阻状态,从而保证电源系统正常工作;当电源系统随着冲击电流及电压的逐步提高,SPD的电阻持续下降,SPD立即在纳秒级的时间内导通,将电涌能量通过SPD泄放入大地;当电涌过后,电涌保护器又迅速恢复为高阻状态,从而不影响系统正常工作。

    功能特点:
    ◎ 放电通流量大,保护水平高,安全,可靠,维护方便
    ◎ 本产品防雷单元{每相}采用矩阵式多芯片组合电路结构
    ◎ 每相线路设计采用均流技术,大通流量设计
    ◎ 每一放电单元设有热熔保护和过流保护
    ◎ 工作状态指示﹝正常为绿灯,失效或故障为红灯
    ◎ 结构美观,安装方便



    产品名称

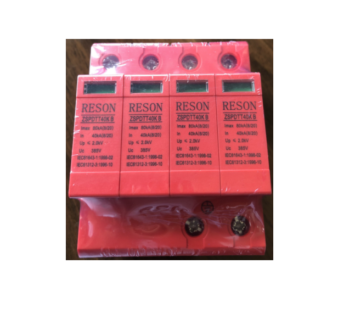

    三相模块式电源防雷器(二级)

    型号

    ZSPD TT40K B/4

    电源系统

    三相

    标称工作电压

    380V

    额定电压(最大持续运行电压)

    385V

    标称通流容量(8/20μs)

    40KA

    最大通流容量(8/20μs)

    80KA

    电压保护水平Up

    5KA(8/20μs)时

    ≤1.8KV



    在Isn时

    ≤2.0KV

    泄漏电流IL

    ≤15μA

    响应时间Ta

    ≤25ns

    最大保险丝强度

    125AgL/gG

    工作环境

    温度:-40~85℃,相对湿度:5~95%(25℃)

    安装

    标准35mm导轨

    连接

    10-25mm2多股或单股导轨

    外壳材料

    阻燃PC


    避雷器安装要求说明:
    1、SPD应用于主分配电系统为220V或380V第一、二、三级雷电防护,并联安装在建筑物配电箱或机房的电源进线端,配35mm电气导轨,可采用凯文连接方式。安装前必须切断电源,严禁带电操作。
    2、安装时请根据安装示意图所示连接,其中L为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。
    3、在AC供配电系统中,为防止SPD老化短路造成系统故障,SPD安装线路上应有过电流保护器件,并选用有劣化显示功能的SPD;
    4、避雷器应尽量安装在被保护设备内,若无法安装在被保护设备内时,必须先将SPD安装在安装盒内,再安装在附近的墙上或靠近被保护设备的其它地方;
    5、SPD连接导线长度不宜超过0.5m,接地引线应尽量避免与电源线紧挨平行布设,并宜粗、短、直;
    6、当SPD1至SPD2的线距长度小于10米时, SPD2至SPD3的线距长度小于5米时,需要在SPD之间应加装退耦电感;
    7、各级电源SPD必须安装在交流配电设备的交流输入端,宜采用凯文接线方式连接(将室内接地汇集线与接地引入线连接处断开,断开处的两端分别单独引线接至SPD的接地端);
    8、SPD和空气开关与35mm的标准导轨可靠固定,电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2;电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2;电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2;信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2;
    9、电源SPD应以最短、直路径接地,SPD的接地线应避免出现“V”形和“U”形弯,连线的弯曲角度不得小于90°,且接地线必须绑扎固定好,松紧适中;
    10、SPD连接线的走线要美观,特别是直线、转弯、连接头,保证SPD整洁美观,连接牢固可靠;
    11、SPD安装完毕后,须由施工单位技术主管再次检查确认,保证SPD安装正确、可靠,SPD的接地要求应小于4欧姆;如整个防雷系统采用共用接地时,其冲击接地电阻要求应该≤1欧姆;
