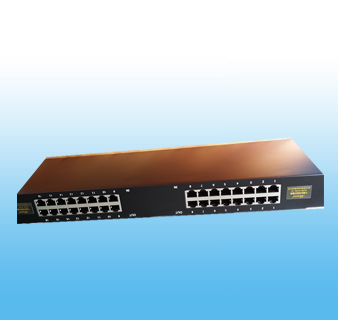

  • RESON 16路网络百兆信号防雷器

    RESON依据TIA/EIA 568和ISO/IEC 11801标准设计,是五类线缆以太网络结构布线系统及其他类似应用系统理想的电涌保护器。为数据线路提供高能粗级保护和低能量的精细保护,使敏感电子设备不受侵害。产品具有良好的频率传输特性、较高的通流量和极快的响应速度,可广泛应用于办公和工业场所100M以太网网络综合布线及类似用途的数据通讯系统中。产品的接口形式为标准RJ45接口,保护线路数 16即插即用,安装维护极为便捷。
    计算机网络、服务器、路由器、HUB、交换机。

    功能特点:
    ◎ 网络线路浪涌过电压保护
    ◎ 放电电流5kA
    ◎ 高速反应
    ◎ 限制电压低
    ◎ RJ45 两端水晶插座
    ◎ 10/100M自适应
    ◎ 两级对地雷电泄放电路

    产品应用:
    RJ45-E100可保护一条10/100M以太网标准双绞线电缆,适用于保护单台计算机或服务器/交换机,RJ45-E100/8/16/24可分别保护8路、16路和24路10/100M以太网标准双绞线,适用于布线标准为CAT3、CAT5系统的SWITCH、HUB、ROUTER和计算机等网络设备的雷击或其他电涌保护。

    名称

    16路百兆网络信号防雷器

    型号

    RJ45-E100/16

    保护线路口数

     16路

    标称电压

    5V

    最大持续操作电压uc

    8V

    传输速率VS

    100Mbps

    保护水平8/20μs

    15V

    标称通流容量(8/20μs)

    5KA

    最大通流容量8/20μs)

    10KA

    响应时间TA

    ≤10ns

    安装模式

    串联安装

    插入损耗AE

    ≤0.3db

    保护芯线

    pinl8芯

    结构设计

    机架式

    接口形式

    RJ45

    外壳材料

    铝合金

    工作温区

    -25℃…+85℃


    产品安装:
    集成多级电涌保护,可用于雷击区域LPZ1- LPZ2分区界面,带有安装附件电缆,可方便地串联接入线路当中,安装时注意线缆进出方向,有“IN”和“OUT”标志。“IN”始终为非保护侧,并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备,通过接地导线进行等电位连接,安装时应尽量靠近被保护设备,并用最短接地路径。接地路径应尽可能短,长度不要超过1.5米。RJ45-E100可方便安装在15/35mm标准导轨上, RJ45-E100/8、16、24可方便安装于19英寸标准机柜,只占用1U空间。安装时注意进出电涌保护器的线缆应分开走线,以免出现电涌的二次耦合。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配,否则要在接口处更改接线即跳线。

    产品维护:
    应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。
