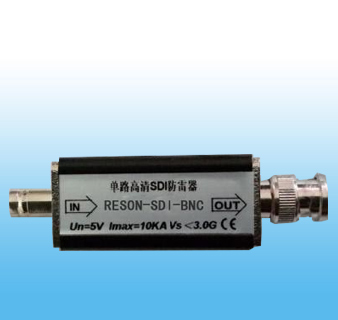

  • HD-SDI 高清视频信号浪涌保护器

    本产品采用极低电容设计,可以满足超高带宽的需求;通过浪涌保护器串接于被保护设备的前 端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将输出电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
    适用于广电级摄像机,公安安防系统同轴电缆传输速率达到 1.5-3G 的摄像机过压,过流保护;使其免受感应过电压、操作过电压和静电放电等所造成的损坏;多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点。

    概述:
    本浪涌保护器参照国家标准 GB/T18802.21-2004/IEC61643-21:2000 设计。

    使用环境:
    温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa 。

    型号

    RESON-SDI-BNC

    RESON-SDI-BNCK

    接口类型

    一公一母

    母头

    额定工作电压 Un

    5V

    5V

    最大持续运行电压 Uc

    6V

    6V

    标称放电电流 In(8/20ms)

    5KA

    5KA

    最大放电电流 Imax(8/20ms)

    10KA

    10KA

    冲击限制电压 Up( 10/700/ms)

    <10V

    <10V

    绝缘电阻 MΩ

    ≥0.4

    ≥0.4

    插入损耗 dB

    ≤0.5

    ≤0.5

    驻波比

    ≤1.2

    ≤1.2

    带宽 FG

    <3.0G

    <3.0G

    响应时间 Ta

    ≤1ns

    ≤1ns

    接口方式(可选配)

    BNC( K/J)

    BNC( K/K)

    外壳防护等级

    IP20

    外形尺寸

    65×26×26mm

    外壳材料

    屏蔽金属铝
