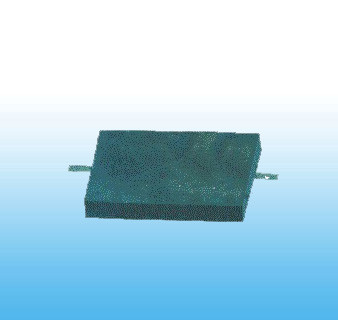

  • RESONE低电阻接地模块JDMK

    JDMK系列低电阻接地模块是一种以导电非金属材料为主的接地体,它由导电性、稳定性好的非金属材料、电解质、吸湿剂和防腐金属电极组成。
    卫星发送、接收系统、有线电视传输系统

    功能特点:

    Ø 用量少、耗资小、寿命长、稳定性强,特别适合高土 壤电阻率地区使用

    Ø 无污染、无毒害、抗腐蚀,使用安全方便

    Ø 通过高压机械加工成型,根本上杜绝了同类产品易腐 蚀和密实度差的通病

    Ø 散流面积大,符合材料与土壤结合性强,降低了界面接触电阻

    Ø 本品拥有独特的可扩散亲水性表面活性剂成分,通过扩散提供土壤导电必须的电解络合离子从而改善周围土壤的电阻率,使散流效果更好

    性能与参数:

    Ø外型尺寸(mm):500×400×60

    Ø重 量(kg):20

    Ø单体接地效果:R=0.16ρ(ρ为土壤电阻率)

    Ø并联接地体群的总接地电阻 R = Rj/nm 式中:

    Øρ–埋设地的土壤电阻率

    Ø k –接地体的参数,其数值跟土壤条件有关取值0.15-0.18

    Ø N–接地体的使用数量

    Ø m–安装利用系数 根据国家、行业相关规范安装的接地体群的利用系数为0.75-0.85。

    安装与施工:

    Ø埋设深度800mm~1200mm为宜

    Ø连接方式为焊接,在禁止使用明火的地方经设计专业人员认可,也可使用螺接的方式

    Ø焊接(螺接)处使用防腐沥青做防腐处理

       设计及采购参考


    接地模块推算公式: -单个接地模块的计算公式: Rj≈k*ρ R:接地电阻 ρ:土壤电阻率 k:接地模块计算系数,具体取值参见上表 -多个接地模块并联连接的计算公式: R=Rj/Nη N:接地模块采用数量 η:安装利用系数,根据行业规范,一般在0.75-0.85。

    序号

    型 号

    外形尺寸(mm)

    重量(kg)

    室温下电阻率(Ω·m)

    工频接地电阻Ω (ρ=40Ω·m)

    计算系数k

    备 注

    1

    JDMK-3

    φ150×800

    25

    ≤0.78

    5.6

    K≈0.15

    圆柱形

    2

    JDMK-2

    φ250×1000

    50

    ≤0.78

    3.6

    R≈0.09

    圆柱形

    3

    JDMK-1

    500×400×60

    25

    ≤0.78

    5.6

    K≈0.14

    平板形


    接地模块推算公式: -单个接地模块的计算公式: Rj≈k*ρ R:接地电阻 ρ:土壤电阻率 k:接地模块计算系数,具体取值参见上表 -多个接地模块并联连接的计算公式: R=Rj/Nη   N:接地模块采用数量 η:安装利用系数,根据行业规范,一般在0.75-0.85。
    施工指南


    1、接地模块采用水平埋设,埋置深度大于0.7m, 模块间距离2.5-3m;多个模块的连接可以根据实际场地采用线形连接、环形连接等,如果受施工场地的限制,模块间距离可以适当缩小。 2、模块间的连线使用40×4的镀锌扁钢,接点连接必须焊接,焊点的焊接长度为连线宽度的2倍;在焊接处清除焊渣,涂上防腐油漆或沥青; 镀锌扁钢的埋设深度大于0.5m。 3、 回填土壤时应适量洒水,分层夯实(模块的上下左右必须与土壤紧密接触,而且要避免模块周围掺入石头、木棍等非导电物体),待模块充分吸湿(72小时)后测量接地电阻(土壤回填的夯实效果对测量结果影响很大,这点必须注意)。 4、安装应符合相关的国家和行业规范。.
