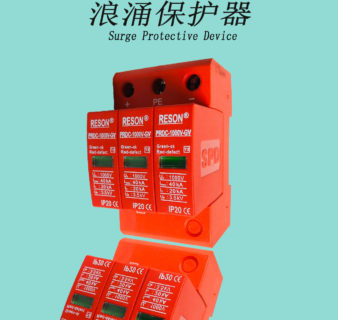

  • 光伏浪涌保护器(600-1500V)

    该产品应用于太阳能供电系统,有三位动作直流开关保护装置,最大的PV电压至UCPV ≤ 1200V d.c.防止电涌及直接雷击,保护光伏发电机,光伏汇流箱及逆变器等设备。
    依据 GB 18802.1-2002 / IEC 61643-1:1998-02 标准,精心设计安装于太阳能供电系统的 II 级电涌保护器 (C 级)。

    ◎ 体积小,可插拔更换方便
    ◎ 抗故障的Y型电路,由三个压敏电阻、热脱扣装置串联而成
    ◎ 双重的脱扣保护装置,提供更可靠的保护
    ◎ 通流量大,快速响应
    ◎ 多功能连接端口,可连接导线和汇流排
    ◎ 当故障时窗口绿色跳开,并通过告警端口提供远程监察

    型号

    PRDC-600V-GV

    PRDC-1000V-GV

    PRDC-1200V-GV

    最大PV电压 UCPV

    ≤ 600V

    ≤ 1000V

    ≤ 1200V

    直流最大持续工作电压[(L+/L) −> PE] UC

    300V-

    500V-

    600V-

    标称放电电流 (8/20μs) [(L+/L) −> PE] In

    20kA

    最大放电电流 (8/20μs) [(L+/L) −> PE] Imax

    40kA

    电压保护水平(I0)UP

    ≤ 2.5kV

    ≤ 4kV

    ≤ 4.5kV

    5kA 时电压保护级别UP

    ≤ 2kV

    ≤ 3.5kV

    ≤ 4kV

    响应时间tA

    ≤25ns

    ≤25ns

    ≤25ns

    温度范Tu

    -40℃...+80℃

    安装接线方式/规格

    并联/多股线 16mm2

    工作状态/故障指示

    绿/红

    安装支架

    35mm DIN导轨

    外壳

    红色热塑性材料, UL94-V0

    防护等级

    IP20

    测试依据

    YD/T 1235.1-2002; GB 18802.1-2002; IEC 61643-1:1998-02

    远程遥信触点类型

    开关转换触点

    端子性能

    AC: 250V/0.5A          DC: 250V/0.1A, 125V/0.2A, 75V/0.5A

    远程遥信端子导体截面

    max. 1.5mm2  单股线 / 多股线

    安装说明:
    ● 安装前必须切断电源,严禁带电操作。
    ● 建议在防雷模块前端串联熔断器或自动断路器。
    ● 安装时请根据安装示意图所示连接,其中+为正极线,-为负极线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。
    ● 安装完毕后将模块插到位,检查防雷模块是否正常工作。
    ●防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色或遥信端子输出报警信号时,表示防雷模块发生故障,应及时维修或更换。
    ●防雷模块应并联安装(也可采用凯文接线方式),连接线要求牢固可靠,且要求短、粗、直。
