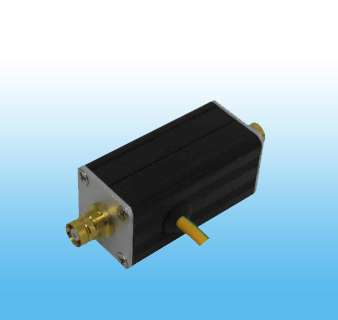

  • L9型天馈防雷器

    RESON 天馈线防雷器主要用于沿各种天馈线线路侵入设备的雷电(过电压)防护,如天馈信号设备(GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等)。

    · 适用于各种射频信号的收、发系统的防雷保护;
    · 网络信号无线发射与接口设备防护;
    · 工控信号无线发射、接收设备的防护;
    · 卫星电视接收设备防护;
    · 监控信号无线发射、接收设备的防护;
    · 其他无线通讯设备的防护;
    · 其他射频信号设备的防护。

    Ø 采用多级保护,通流容量大。
    Ø 核心元件采用知名品牌,性能优越。
    Ø 内置快速半导体保护器件,响应时间较快。
    Ø 低电容、电感设计,传输性能优越.
    Ø 适用频率范围广、插入损耗低、无衰减。
    Ø 极低的驻波比,以保证防雷器不干扰系统的正常工作。
    Ø 铝合金材料有很好的屏蔽作用,使信号不受外界干扰。
    Ø 体积小、安装维护简单、方便。

    产品应用

    CoaxB系列同轴天馈电涌保护器串联在天馈线路中,可安装在雷电保护分区的LPZ0-2界面或更高的界面,广泛应用于各类通信基站、卫星通信、无线通信、导航、雷达等领域,防护通讯设备免遭雷击和电涌破坏。通常情况下用于宽带保护并可具备馈电功能,选择合适的CoaxB系列同轴天馈电涌保护器应注意以下三点:
      特性阻抗匹配:天馈线系统的特性阻抗分为50欧姆和75欧姆两种,选择同轴天馈电涌保护器时,两者的特性阻抗应匹配
      使用频率得当:同轴天馈电涌保护器的频率范围应包含馈线系统的工作频率
      接口类型相同:同轴天馈电涌保护器的接口类型应和被保护设备的馈线接口类型相同,同时注意公母配合.

    名称

    天馈防雷器

    型号

    CoaxB-L9-JK

    接口类型

    L9-J/K

    典型应用

    粗缆/细缆

    最大持续工作电压Uc

    ≤70V

    特性阻抗

    50-75Ω

    电压保护水平Up(1.2/50µs )

    ≤1.4KV

    标称放电电流(8/20μs) In

    10KA

    最大放电电流(8/20μs) Imax

    20KA

    插入损耗(10MHz)

    ≤0.2dB

    电压驻波比 Swr

    ≤1.2

    工作频率(0-6000Mhz)可定制

    0-2.5Mhz

    外壳材料

    铝合金

    接地电阻Ω/线径

    ≤4Ω/2.5mm2

    工作环境

    环境温度:-40℃~+85℃; 相对湿度:≤95%(25℃);海拔≤3km

    注:产品功能及技术参数会定期提升更新,请咨询雷晟公司了解详情。

    产品安装
    1、为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈电涌保护器,最适宜安装在线路入口端和敏感设备附近。在雷电较少的地区,天线不带放大器的情况下,也可以只用一个。安装时接口类型应匹配,如不匹配,可以选择同轴转接器来进行接口转换。安装方式为串联方式,两端的射频同轴电缆连接器一定要拧紧,保证接头良好密封,在户外使用必须注意防水,切不可让雨水浸入其内部造成腐蚀损坏
    2、同轴天馈电涌保护器的有效性很大程度上取决于它的安装,特别是它与接地网的联接。以下几点必须严格遵守:
    ◆等电位连接:所有安装的保护器必须连接在单一接地点(或接地网)上
    ◆优化电涌保护器与接地网的联接:为把电涌引起的残压降到最低,接地网的接线必须要尽量短(少于50cm),接地导线横截面要尽量大(最小6mm2),另一端与防雷系统接地母线可靠连接,可以选用“直通式”安装(使用法兰盘直接安装在接地盘上)
    ◆保护器安装位置:最适合安装在线路入口端和敏感设备附近

    产品维护
      正确安装后,可稳定地长期工作,本产品无需特别维护。当系统工作出现故障时,可拆除电涌保护器后再检查,若系统恢复正常,则说明电涌保护器已经损坏,可能的原因是其内部放电管被破坏,应必须立即更换。有条件者可定期检查天馈电涌保护器的标称导通电压是否符合指标要求,若不符合则必须更换。
