当前位置: 首页 > 产品中心 > 12-48V直流电源防雷器

◎ 用于直流（二次）电源供电的电子设备的精细过压保护
◎ D级过压保护器
◎ 额定放电电流较大，响应时间快
◎ 易于安装和维护
◎ 有过热、过流控制的安全装置
◎ 结构美观，安装方便

产品型号	分类
PRDC－12C	12V 直流电源，两线过压保护
PRDC－24C	24V 直流电源，两线过压保护
PRAC-24C	24V 交流电源，两线过压保护
PRDC-48C	48V 交流电源，两线过压保护

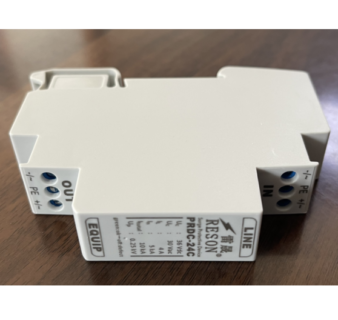

产品名称	直流电源防雷器
型号	PRDC-48C	PRAC-24C	PRDC-24C	PRDC-12C
电源类型	直流	交流	直流	直流
标称工作电压	48V	24V	24V	12V
额定电压（最大持续运行电压）	60V	48V	36V	18V
标称通流容量（8/20μs）	5KA
最大通流容量（8/20μs）	10KA
泄漏电流IL	≤15μA
响应时间Ta	≤10ns
最大保险丝强度	16A gl/gG
工作环境	温度：-40～85℃，相对湿度：5～95%（25℃)
连接	10-25mm2多股或单股导轨
外壳材料	阻燃PC
规格尺寸	62*40*25

安装方法： 1、本产品串联被保护设备相应位置，安装时最好与被保护设备距离不超过50CM。 2、电源连接：直流电源两端分别对应接“＋”“—”，交流电源两端分别对应“L”“N”。如果是把端子拔下来接线，回装时一定要恢复原状，否则危险！ 3、防雷器产品标有标志的接地端应接上地线，地线的螺杆上配有接线叉，用于接地汇集排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用2.5mm2以上的铜线，地线到接地汇流排的长度应小于1m且尽量粗短，接地电阻应小于10Ω。 3、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线相连。信号的屏蔽线可直接接到接地端子上。 4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，线路传输出现问题，换下电涌保护器后线路传输恢复正常，说明电涌保护器已经损坏，需维修或更换。 注意事项： 1、防雷器输出端所有端口均连接被保护设备。 2、防雷器正负线路不要接反或接错。 3、防雷器安装在被保护设备前端越近效果越好。 4、防雷设备需要定期检查，产品劣化后必须立即更换。 5、更换、安装防雷器时切记不可带电作业。 6、 防雷接地一定要良好且接地电阻不大于4欧姆。 7、防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾。
