浪涌保护器的电流如何选择(低压配电柜进线柜123级配置说明）

浪涌保护器的电流如何选择(低压配电柜进线柜123级配置说明）
浪涌保护器的通流容量（标称放电电流、最大放电电流、冲击放电电流等）怎么选择呢？
浪涌保护器的电流如何选择：

首先要确定浪涌保护器安装位置，也是就用一级防雷、二级防雷还是三级防雷，配电系统按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第一级保护配合。浪涌保护器一般为并联式安装，不受系统的功率影响，可参考下图的按安装位置的多级防雷概念来配置：

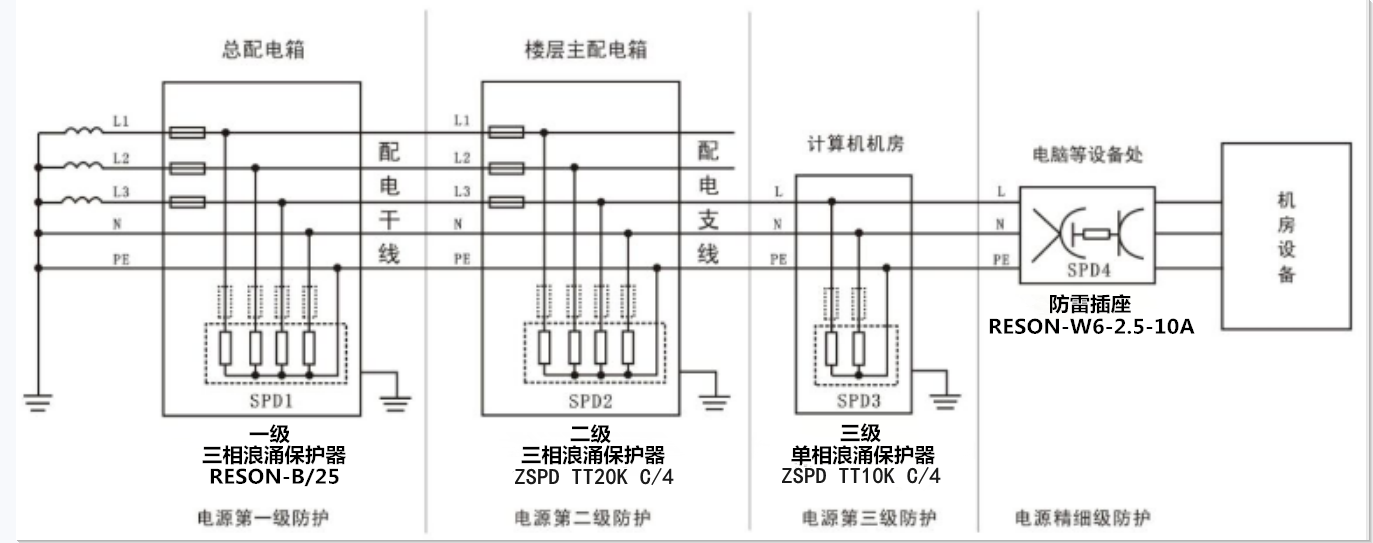

多级防雷如下图所示：

电源第一级防护：
根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的浪涌保护器。电涌保护器的电压保护水平值应小于或等于 2.0 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取等于或大于 25 kA。
所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品，冲击电流Iimp≥25kA即可。

推荐型号：RESON-B/25
品牌：雷晟

主要参数：
最大持续工作电压：385V AC
冲击电流Iimp:25kA (10/350μs)
标称放电电流In:100kA (8/20μs)
保护水平：≤2.0kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：97*144*69mm
推荐接线线径：L/N （10mm2）； PE（16mm2）
推荐后备保护熔断器额定电流值：：100~125A

电源第二级防护：
第二级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）：40~100kA,标称通流容量（In）：20~50kA均可。

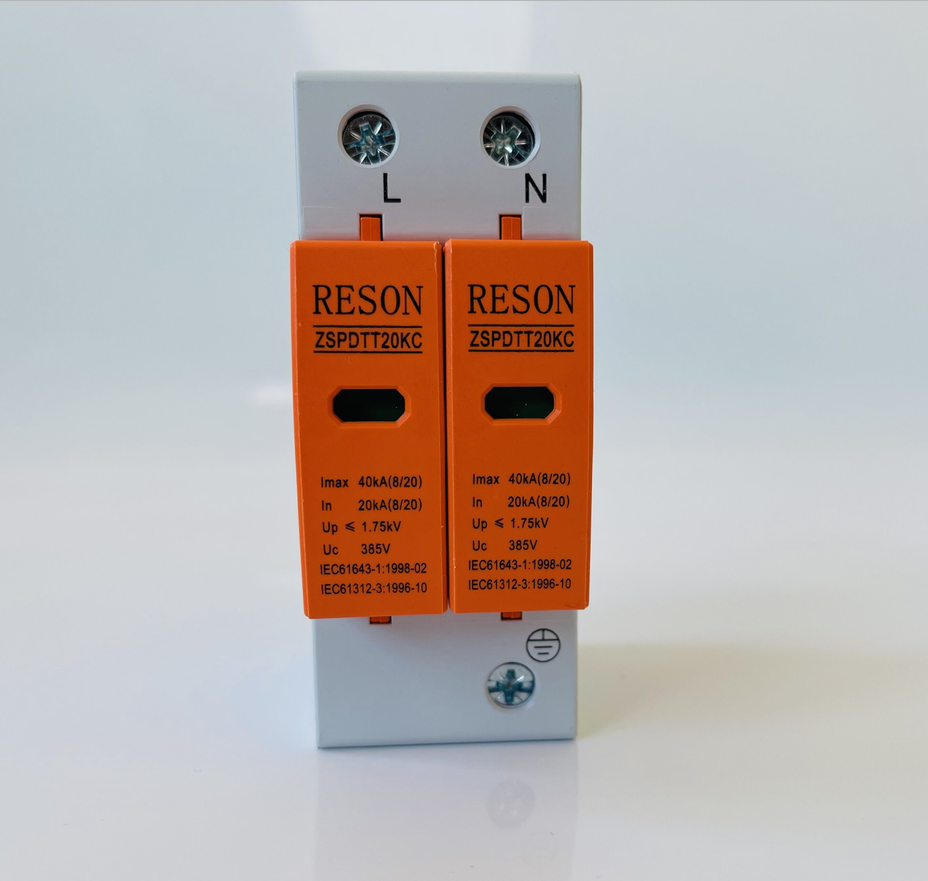

推荐型号：ZSPD TT20K C/4
品牌：雷晟

主要参数：
最大持续工作电压：385V AC
标称放电电流：20kA（8/20μs）
最大通流容量：40kA（8/20μs）
保护水平：1.75kV(In); 1.5kV(10kA 8/20μs)
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：90×72×65mm
推荐接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：32~60A

电源第三级防护：
第三级一般为单相电源浪涌保护器，第三级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）20kA,标称通流容量（In），最大持续工作电压385VAC,保护水平Up:1.2kV。
第三级防雷单相供电系统推荐型号：ZSPD TT10K C/2
品牌：雷晟

主要参数：
最大持续工作电压：385V AC
标称放电电流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保护水平:1.2kV
保护模式：L，N-PE
响应时间：≤25ns
外形尺寸：90×36×65mm
接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：16A空开
