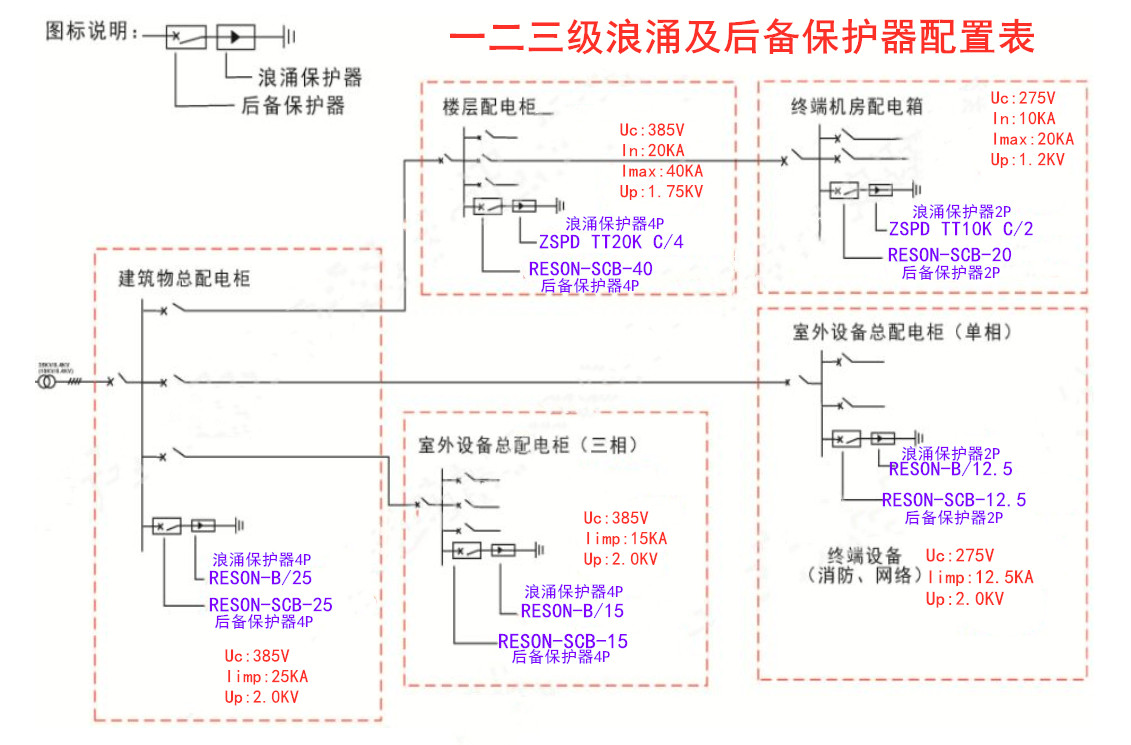

一二三级浪涌及后备保护器配置表

通流量参数定义：

冲击电流Iimp：测试波形为10/350μs，为T1类测试，一级浪涌保护器必须具备此参数，测试值通常为：12.5kA、15kA、25kA、50kA；

标称放电电流In：测试波形为8/20μs，为T2类测试，测试值通常为：10kA、20kA、30kA、40kA、50kA、60kA等；

最大放电电流Imax：测试波形为8/20μs，为T2类测试，测试值通常为In的两倍，比如20kA、40kA、60kA、80kA、100kA、120kA等

2、多级浪涌设计大小选型配置

配电系统防雷按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第一级保护配合。

浪涌保护器一般为并联式安装，不受系统的功率影响，可参考下列一二三级浪涌保护器型号规格参数图。
